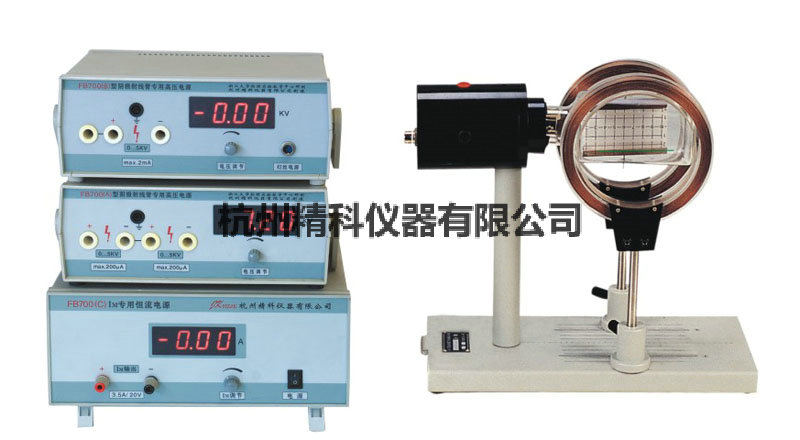

湯姆遜管陰極發射的電子，在陽極高壓的作用下，得到加速，光欄的作用，使電子流形成特有的、具有一定水平寬度的片狀湯姆遜電子射束。該電子射束在行進途中，通過高壓平行平板的垂道電場，在強電場力的作用下，電子射束在垂道方向發生偏轉，可以把電子射束在電場力(或磁場力)作用下運動軌跡展示在熒屏上，既可看到清晰的演示圖像，又可以通過熒屏坐標對電子射束的運動規律作定量測量。
☆湯姆遜管參數:加熱電壓:Uf=6.3V；If=1.5A;
陽極高壓:Ua=1.5=5KV;平行平板最大電壓:Umax=10KV;
☆磁場線圈:N=320T，R=79mm;
☆熒屏尺寸:寬90mmx高50mm;
☆儀器配有專用高壓電源。
