一、主要實驗內容

實驗裝置能夠完成實驗項目模擬描繪同軸電纜內靜電場、點電極間靜電場、平行板間靜電場、平板與園電極間靜電場、聚焦電極間靜電場，模擬描繪機翼形電極周圍的流體流場。

二、主要技術參數：

1. 基準電壓：AC：0～20V連續可調，電壓表分辨率0.1V；
2. 交流測試電壓表量程：0～19.99V，最小分辨率0.01V；
3. 水槽式結構，水槽尺寸約300X300mm；（尺寸可按用戶要求定做）;
4. 水槽底帶直角坐標系與極坐標系用于確定測試點位置;
5. 配置五種電極: 圓環電極、大小園柱電極、大小平行板電極、聚焦電極、機翼形電
6. 測量誤差小于5%;
7. 用自來水作介質；透明坐標平臺;

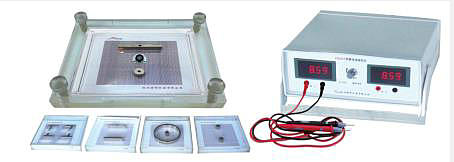

8. 儀器由測試支架與專用電源組成。
